Čtyřokruhový jisticí ventil
Twin-Cyl.Compressor 704cc,flangemounted
Číslo Materiálu:
9347050210
Jednotková brutto cena:
725.00
Vlastnosti a výhody
-
ZnačkaWABCO
-
Typ díluOriginální prémiová kvalita
-
Technická specifikaceOE specifikace
-
Kategorie produktůPřístroj
-
Elektrické připojeníDIN 72585
-
Max. provozní tlak13.0 bar
-
Objem balení (dm³)0
-
Otevírací tlak3.75 bar
-
Otevírací tlak přípojky 217.5 bar
-
Otevírací tlak přípojky 227.5 bar
-
Otevírací tlak přípojky 235.35 + 7.5 bar
-
Otevírací tlak přípojky 247.5 bar
-
Uzavírací dynamický tlak 216.5 bar
-
Uzavírací dynamický tlak 226.5 bar
-
Uzavírací dynamický tlak 233.8 bar
-
Uzavírací dynamický tlak 245.9 bar
-
Závit přípojky 1M22 x 1.5
-
Závit přípojky 21M16 x 1.5
-
Závit přípojky 22M16 x 1.5
-
Závit přípojky 23M16 x 1.5
-
Závit přípojky 24M16 x 1.5
-
Závit přípojky 26M22 x 1.5
-
GTIN7895851076617
-
UPC193133362593
-
Váha (kg)1.591
-
Váha (lb)3.5076
Nahrazuje
-
IVECO500056401
Doc Type
drawing
Locale
multi
Artical Number
9347050210____005_dascheck_g11_page-1---notset
Doc Type
datasheet
Locale
en
Artical Number
81504983
Možnosti oprav

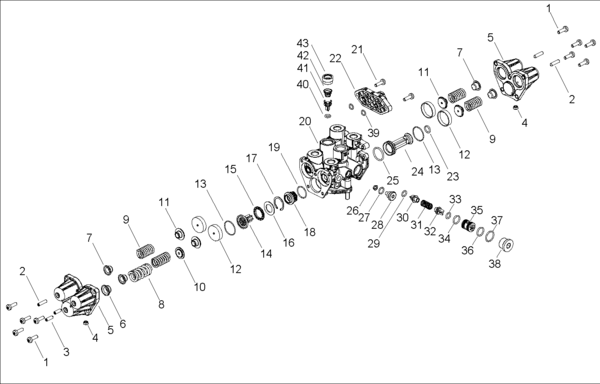

Seznam náhradních dílů
| 1 | Fillister head screw ISO14583-M6x20 | 10 | ||
| 2 | závitový kolík | 3 | ||
| 3 | Hex Socket Set Screw DIN914-M6x20 | 2 | 8913810704 | |
| 4 | Ventil | 2 | 9347059232 | 8995069354 |
| 5 | Kryt | 2 | ||
| 6 | Čepička | 1 | ||
| 7 | Čepička | 4 | 8950735854 | |
| 8 | Cylindrical Compression Spring | 1 | 8965176754 | |
| 9 | Cylindrical Compression Spring | 4 | ||
| 10 | Čepička | 1 | 9347059232 | |
| 11 | Spring Seat | 4 | 9347059232 | 8950736174 |
| 12 | Cap Seal | 4 | 9347059232 | 8971815314 |
| 13 | O-Ring ISO3601-29x1,5 | 2 | 9347059232 | |
| 14 | Píst | 1 | 9347059232 | 9347056204 |
| 15 | Sealing | 1 | 9347059232 | 8970950204 |
| 16 | Podložka | 1 | ||
| 17 | Retaining ring DIN472-28x1,2 | 1 | 9347059232 | |
| 18 | Ventil | 1 | 9347059232 | |
| 19 | O-Ring ISO3601-23,52x1,78 | 1 | 9347059232 | |
| 20 | Karosérie | 1 | ||
| 21 | Fillister head screw ISO14583-M6x20 | 2 | ||
| 22 | Pressure Sensor - Unit | 1 | ||
| 23 | O-Ring ISO3601-11,3x2,4 | 1 | 9347059232 | 8970800904 |
| 24 | Zástrčka | 1 | 9347050414 | |
| 25 | O-Ring ISO3601-25,07x2,62 | 1 | 8970868304 | |
| 26 | Ventil | 1 | 9347059232 | 8995069354 |
| 27 | O-Ring ISO3601-11x2 | 1 | 9347059232 | 8977715604 |
| 28 | závitový kus | 1 | ||
| 29 | O-Ring ISO3601-8,3x2,4 | 1 | 9347059232 | 8970802904 |
| 30 | těleso ventilu | 1 | 9347059232 | |
| 31 | Cylindrical Compression Spring | 1 | 9347059232 | |
| 32 | těleso ventilu | 1 | 9347059232 | |
| 33 | O-Ring ISO3601-8,3x2,4 | 1 | 9347059232 | 8970802904 |
| 34 | O-Ring ISO3601-14,3x2,4 | 1 | 9347059232 | 8970810504 |
| 35 | Vložka | 1 | 9347059232 | 9347055924 |
| 36 | O-Ring ISO3601-14,3x2,4 | 1 | 9347059232 | 8970810504 |
| 37 | O-Ring ISO3601-17,3x2,4 | 1 | 9347059232 | 8977801404 |
| 38 | Hexagon Socket Pipe Plug DIN908-M22x1,5 | 1 | 8109020094 | |
| 39 | O-Ring ISO3601-8,9x1,9 | 2 | 9347059232 | 8977866704 |
| 40 | O-Ring 7,5x2,5-S | 1 | 9347059232 | |
| 41 | těleso ventilu | 1 | 9347059232 | |
| 42 | Cylindrical compression spring | 1 | 9347059232 | |
| 43 | závitový kus | 1 | 9347059232 |
