Lösungen für die pneumatische Bremssteuerung

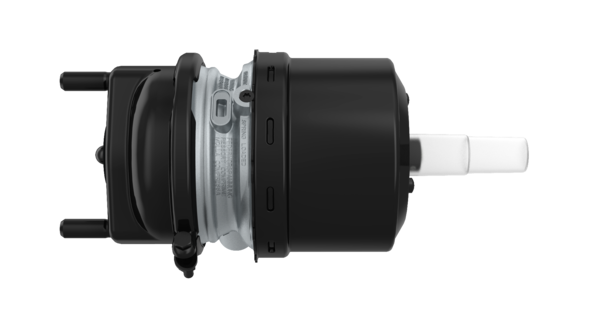

Tristop-Zylinder 12/16 Disc IBV
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9254861100
Bruttopreis/Einheit:
1153.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Schrauben120.6 mm
-
BemerkungenWith VOSS 232
-
Berechnetes Volumen (dm³)12.2741
-
BetriebsartScheibe
-
Gegenüberliegend925 486 111 0
-
Gesamtlänge252.0 mm
-
Gewinde Anschluss 11M22 x 1.5 JED - 388
-
Gewinde Anschluss 12M22 x 1.5 JED - 388
-
Gewinde AnschlüsseM22 x 1.5 VOSS 232
-
Gewinde DruckstangeBall R8
-
Hub57/57 mm
-
Kraftabgabe M5760 N
-
Länge Druckstange15 mm
-
Lösedruck5.1 bar
-
Max. Betriebsdruck10.2/8.5 bar
-
Rückstellkraft150 N
-
SchraubengewindeM16 x 1.5
-
Schraubenlängen43.0 mm
-
Temperaturbereich-40°C to +80°C
-
Typ12/16
-
GTIN04057875284710
-
Gewicht (kg)7.065
-
Maße (MM x MM x MM)351 x 187 x 187
-
UPC193133356189
-
Gewicht (lb)15.576
entspricht OE Nummer
-
ALEXANDER DENNIS660847
-
MERCEDES-BENZA0214202618
-
MERCEDES-BENZ0214202618
-
OTOKAR13C3508394AA
Doc Type
drawing
Locale
multi
Artical Number
9254861090_-_653_c_01
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml
Service und Reparatur
Liste der Ersatzteile
| 1 | Federspeicherzylinder 16/16 | 1 | ||
| 2 | Membran | 1 | 9254860002 | 8971219234 |
| 3 | Kolben | 1 | ||
| 4 | Abdeckung | 1 | 9254860002 | 8950726204 |
| 5 | Druckfeder | 1 | 8960801704 | |
| 6 | Sechskantschraube ISO4017-M8x50 | 1 | 8101263284 | |
| 7 | Sechskantmutter DIN934-M8 | 1 | 8103041114 | |
| 8 | Schlauchschelle | 1 | 4231043514 | |
| 9 | Schutzhülle | 1 | 9254860002 | 8977548862 |
| 10 | Laufring | 1 | ||
| 11 | Zylinderdeckel | 1 | 9254846512 | |
| 12 | Laufring | 1 | 9254860002 | |
| 13 | Druckschraube | 2 | 8932266832 |
