Lösungen für die pneumatische Bremssteuerung
Handbremsventil
Twin-Cyl.Compressor 704cc,flangemounted
Teilenummer:
9617232120
Bruttopreis/Einheit:
0.00
Merkmale und Vorteile
-
MarkeWABCO
-
ProdukttypPremium Originalqualität
-
Technische SpezifikationOE-Spezifikation
-
ProduktkategorieGerät
-
Abstand zwischen den Bohrungen80 mm
-
Berechnetes Volumen (dm³)1.2032
-
Betätigungswinkel85°
-
EntlueftungHose Nozzle Ø 6 mm
-
FarbeSchwarz/Schwarz
-
Gewinde Anschluss 1M16 x 1.5 JED - 464
-
Gewinde Anschluss 21M16 x 1.5 JED - 464
-
Gewinde Anschluss 22M16 x 1.5 JED - 464
-
Lagerung2x M6
-
Max. Betriebsdruck10.0 bar
-
Temperaturbereich-40°C to +80°C
-
GTIN7895851022492
-
Gewicht (kg)0.617
-
Maße (MM x MM x MM)177 x 103 x 66
-
UPC193133449300
-
Gewicht (lb)1.3603
entspricht OE Nummer
-
DAF1518239
-
MANZG046490002
-
PACCAR1518239
-
VOLVO1628144
-
VOLVO1078958
Doc Type
service_information
Locale
de
Artical Number
service-information_hbv_961723xxxx_961724xxxx
Service und Reparatur

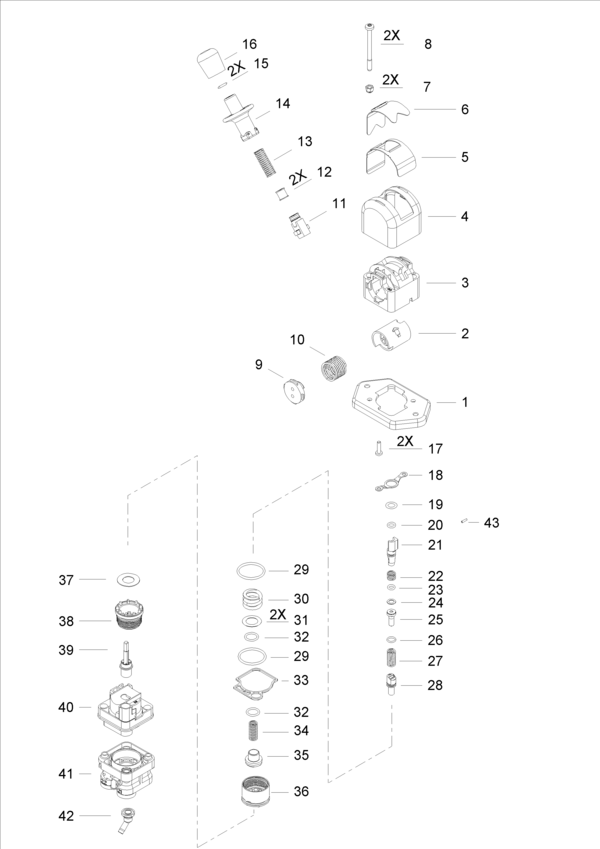

Liste der Ersatzteile
| 1 | FIXATION PLATE | 1 | ||
| 2 | Nocke | 1 | ||
| 3 | Oberteil | 1 | 9617230104 | |
| 4 | Schutzhaube | 1 | 9617230052 | |
| 5 | Motorhaube | 1 | 9617230052 | 9617234514 |
| 6 | Motorhaube | 1 | 9617230052 | 9617234524 |
| 7 | Self locking hexagon nut DIN982-M5x6,3 | 2 | 9617230092 | |
| 8 | Linsenkopfschraube | 2 | ||
| 9 | Halter | 1 | 9617233504 | |
| 10 | Torsionsfeder | 1 | 8962010714 | |
| 11 | Anschlag | 1 | 9617230092 | 9617236112 |
| 12 | Laufring | 2 | ||
| 13 | Druckfeder | 1 | ||
| 14 | Hülse | 1 | ||
| 15 | Nadelrolle DIN5402-2,18x14,3 | 2 | 9617230092 9617230052 | 8954100204 |
| 16 | Kugel | 1 | 9617230052 | |
| 17 | Screw (TORX) | 2 | ||
| 18 | Rueckhalteblech | 1 | ||
| 19 | O-Ring ISO3601-8,9x1,9 | 1 | 9617230092 | 8970866704 |
| 20 | O-Ring ISO3601-6,4x1,9 | 1 | 9617230092 | |
| 21 | Ventilkolben | 1 | 9617230092 | |
| 22 | Druckfeder | 1 | ||
| 23 | O-Ring ISO3601-5,7x1,9 | 1 | 9617230092 | |
| 24 | Unterlegscheibe | 1 | ||
| 25 | Ventil | 1 | 9617230092 | |
| 26 | O-Ring ISO3601-8x1,5 | 1 | 9617230092 | |
| 27 | Druckfeder | 1 | ||
| 28 | Stößelstange | 1 | 9617237304 | |
| 29 | O-Ring ISO3601-28x2,5 | 2 | 9617230092 | |
| 30 | Cylindrical compression spring | 1 | ||
| 31 | Unterlegscheibe | 3 | ||
| 32 | O-Ring ISO3601-12x2 | 2 | 9617230092 | 8970700704 |
| 33 | Dichtung | 1 | 9617230092 | |
| 34 | Druckfeder | 1 | 9617230092 | |
| 35 | Ventil | 1 | 9617230092 | |
| 36 | Untere Kartusche | 1 | 9617232014 | |
| 37 | Unterlegscheibe | 1 | ||
| 38 | Obere Kartusche | 1 | 9617232024 | |
| 39 | Kolben | 1 | 9617236204 | |
| 40 | Abdeckung | 1 | 9617236512 | |
| 41 | Gehäuseunterteil | 1 | ||
| 42 | Abgasrohr | 1 | 9617232204 | |
| 43 | Needle roller DIN5402-2x7,8 | 1 |
