MODULADOR DO SISTEMA DE FREIO
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
4801020840
Preço Unitário Bruto:
0.00
Características e benefícios
-
MarcaWABCO
-
Armazenamento2x M12
-
Categoria do produtoDispositivo
-
Classe de ProteçãoIP 6K9K
-
Distância entre parafusos70 mm
-
Especificação técnicaEspecificação OE
-
Faixa de temperatura-40°C to +65°C
-
GARANTIA2 anos
-
Pressão de operação máx.8.5 bar
-
Rosca do pórtico 1M22 x 1.5 JED-152 / M16 x 1.5 JED-152
-
Rosca do pórtico 11M22 x 1.5 JED - 152 / M16 x 1.5 JED - 152
-
Rosca do pórtico 22M16 x 1.5 JED - 152
-
Rosca do pórtico 23M16 x 1.5 JED - 152
-
Rosca do pórtico 24M16 x 1.5 JED - 152
-
Rosca do pórtico 24M16 x 1.5 JED - 152
-
Rosca do pórtico 32 Integrated Silencer
-
Rosca do pórtico 4M16 x 1.5 JED - 152
-
Rosca do pórtico 42M16 x 1.5 JED-152
-
Rosca do pórtico 5M16 x 1.5 JED-152
-
Sistema4S/3M
-
Tensão12/24 V
-
TipoMulti-Voltage
-
Tipo de peçaQualidade original Premium
-
VersãoTEBS E with PEM
-
Volume calculado (dm³)11.2068
-
GTIN04057875228868
-
Size (mm x mm x mm)224 x 243 x 198
-
UPC193133317326
-
peso (kg)5.4
-
peso (lb)11.905
Doc Type
drawing
Locale
multi
Artical Number
4801020840____005_dascheck_e3_page-1---notset
Doc Type
info
Locale
de
Artical Number
e1-xx4868_076
Doc Type
installation_instruction
Locale
multi
Artical Number
8159801833
Doc Type
service_information
Locale
en
Artical Number
doc_000133
Doc Type
service_information
Locale
en
Artical Number
8
Reparação & Serviço

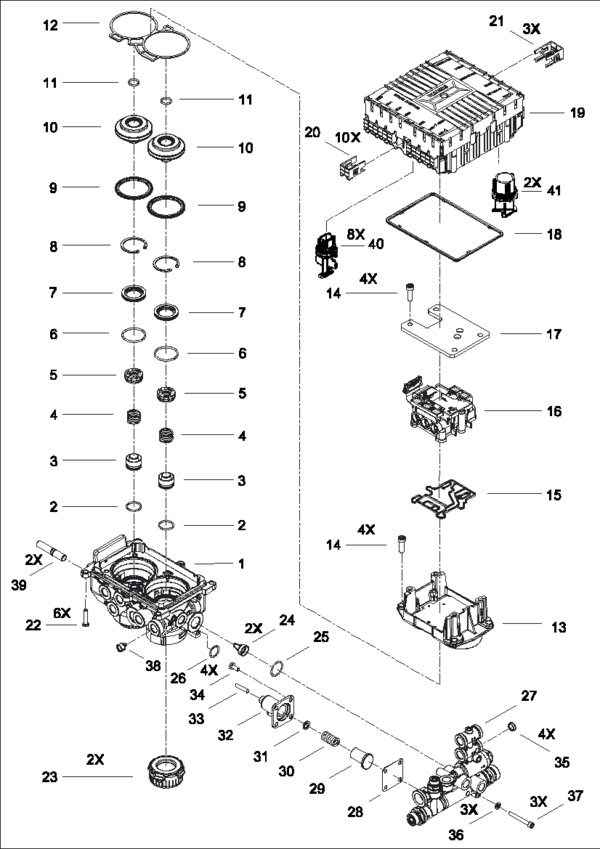

Lista de Componentes
| 1 | Carroceria | 1 | ||
| 2 | ANEL DE VEDACAO DE BORRACHA | 2 | 4801029352 | 8977728174 |
| 3 | Guia | 2 | 4801029352 | |
| 4 | MOLA DE ACO INOX HELICOIDAL CILINDRICA | 2 | 4801029352 | 8965168154 |
| 5 | CORPO DA VALVULA DE FLUXO | 2 | 4801029352 | |
| 6 | ANEL DE VEDACAO DE BORRACHA | 2 | 4801029352 | 8977862704 |
| 7 | Sede de Válvula | 2 | 4801029352 | |
| 8 | ANEL DE RETENCAO DE ACO | 2 | 4801029352 | |
| 9 | ANEL DE VEDACAO DE BORRACHA | 2 | 4801029352 | |
| 10 | Pistão | 2 | 4801029352 | |
| 11 | ANEL DE VEDACAO DE BORRACHA | 2 | 4801029352 | 8970800404 |
| 12 | Sealing | 1 | 4801029352 | |
| 13 | Carroceria | 1 | ||
| 14 | Cheese head screw ISO14580-M8x25 | 8 | 4801029352 | |
| 15 | Sealing | 1 | ||
| 16 | Solenoid Sensor Unit | 1 | ||
| 17 | Suporte | 1 | ||
| 18 | Sealing | 1 | 4801029352 | |
| 19 | ECU (Electronic Control Unit) | 1 | 4461450422 | |
| 20 | Anel de retenção | 10 | 4801029312 | |
| 21 | Anel de retenção | 3 | 4801029312 | |
| 22 | Schraube | 6 | 4801029352 | |
| 23 | Silenciador | 2 | 4324070272 | |
| 24 | Filtro | 2 | 4802049212 | 4801022202 |
| 25 | O-Ring ISO3601-24x2 | 1 | 8970866804 | |
| 26 | ANEL DE VEDACAO DE BORRACHA | 1 | 8970815204 | |
| 27 | Módulo de extensão pneumática | 1 | 4615130020 | |
| 28 | Membrana | 1 | 8971317414 | |
| 29 | Pistão | 1 | ||
| 30 | Compression Spring, special | 1 | ||
| 31 | Arruela elástica | 1 | ||
| 32 | Capa | 1 | ||
| 33 | Parafuso | 1 | ||
| 34 | Parafuso | 4 | ||
| 35 | Filtro de combustível | 4 | 8993602604 | |
| 36 | ARRUELA LISA DE ACO | 3 | 8104010094 | |
| 37 | Cheese head screw ISO4762-M6x50 | 3 | 8101203064 | |
| 38 | Filtro | 1 | 4802049212 | |
| 39 | Stud NULL-M12x1,5 | 2 | ||
| 40 | Protection Cap | 8 | 8980204622 | |
| 41 | Protection Cap | 2 | 8980204632 |
