Basic valve
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
4613150770
소비자가:
0.00
Features and Benefits
-
브랜드WABCO
-
부품 분류프리미엄 순정 품질
-
기술 사양OE 사양
-
제품 카테고리장치
-
구멍 간 거리61x61 mm
-
배기Union
-
베어링 설치4x Ø 9.0 mm
-
산출 부피(dm³)1.1964
-
온도 범위-40°C to +80°C
-
최대 작동 압력10.0 bar
-
페달No
-
포트 나사 11M16 x 1.5 + M12 x 1,5
-
포트 나사 12M16 x 1.5 + M12 x 1.10
-
포트 나사 21M16 x 1.5
-
포트 나사 22M16 x 1.5
-
포트 나사 3Union
-
프리도미넌스0.30 bar
-
GTIN04057875208662
-
UPC193133302551
-
중량 (kg)1.106
-
치수 (MM x MM x MM)155 x 83 x 93
-
중량 (lb)2.4383
제조사 품번 정보
-
CAMC3514FHD010
-
CAMCWG9719360005/1
-
CAMC3514FHD-010
-
FOTON1417035500003
-
FOTONH2355120001A0
-
FOTON1612035500002
-
FOTON1,41704E+12
-
FOTON1,61204E+12
-
IRISBUS5801103156
-
IVECO5801103156
-
SINOTRUK (CNHTC)WG9719360005/1
-
SINOTRUK (CNHTC)WG97193600051
Doc Type
drawing
Locale
en
Artical Number
4613150770____005_dascheck_a3_page-1---notset
Doc Type
repair_test_instructions
Locale
multi
Artical Number
461315xxx0_part_2mu
Doc Type
repair_test_instructions
Locale
en
Artical Number
461315xxx0_part_1
정비 & 수리

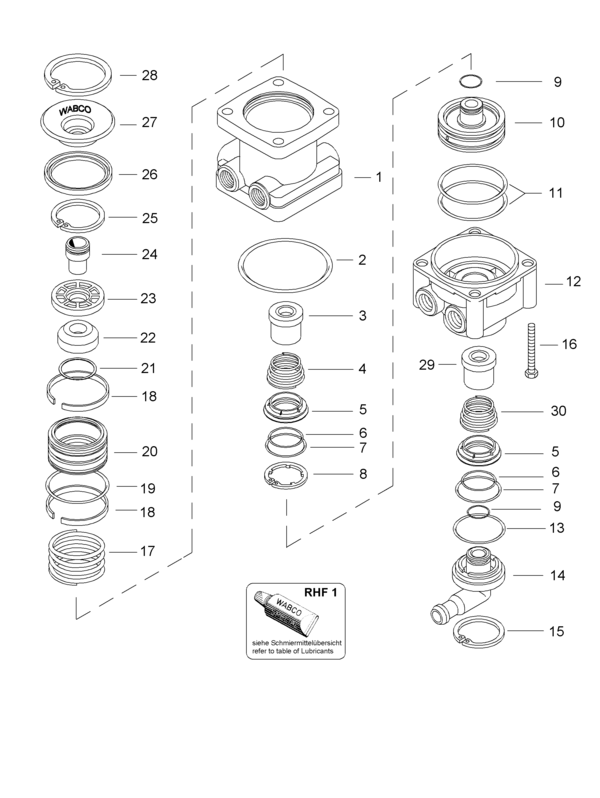

부품 리스트
| 1 | 차체유형 | 1 | 4613150244 | |
| 2 | O-Ring ISO3601-71,12x2,62 | 1 | 4613159152 | 8977868004 |
| 3 | 밸브 | 1 | 4613159152 | 8995070582 |
| 4 | Conical Spring | 1 | 4613159152 | |
| 5 | 디스크 스페이서 | 2 | 4613159152 | 4613152612 |
| 6 | O-Ring ISO3601-25,07x2,62 | 2 | 4613159152 | 8970868304 |
| 7 | O-Ring ISO3601-32x2,5 | 2 | 4613159152 | 8977705804 |
| 8 | Retaining ring DIN984-JK38x1,5 | 1 | ||
| 9 | O-Ring ISO3601-15,55x2,62 | 2 | 4613159152 | 8970862004 |
| 10 | 피스톤 | 1 | 4619026304 | |
| 11 | O-Ring ISO3601-64x3 | 2 | 4613159152 | 8970709404 |
| 12 | 차체유형 | 1 | 4619025594 | |
| 13 | O-Ring ISO3601-40,95x2,62 | 1 | 4613159152 | 8977860304 |
| 14 | Exhauster | 1 | 4619012234 | |
| 15 | Retaining ring DIN472-47x1,75 | 1 | 8105180544 | |
| 16 | Hexagon head screw ISO4017-M6x55 | 4 | ||
| 17 | Cylindrical Compression Spring | 1 | 8960311904 | |
| 18 | 가이드 링 | 2 | 4613159152 | |
| 19 | O-Ring ISO3601-50,4x3,53 | 1 | 4613159152 | 8970867304 |
| 20 | 피스톤 | 1 | ||
| 21 | 샤프트 실링 링 | 3 | 8951127764 | |
| 22 | Rubber spring | 1 | 4613159152 | 8961300504 |
| 23 | Spring washer | 1 | 4613152594 | |
| 24 | Plunger | 1 | 4613157714 | |
| 25 | Retaining ring DIN472-45x1,75 | 1 | ||
| 26 | 디스크 스페이서 | 1 | 8996217804 | |
| 27 | Boot | 1 | 4613159152 | 8977539804 |
| 28 | 리테이닝 링 | 1 | 8952212104 | |
| 29 | 밸브 | 1 | 4613159152 | 8995070582 |
| 30 | Conical Spring | 1 | 4613159152 |
