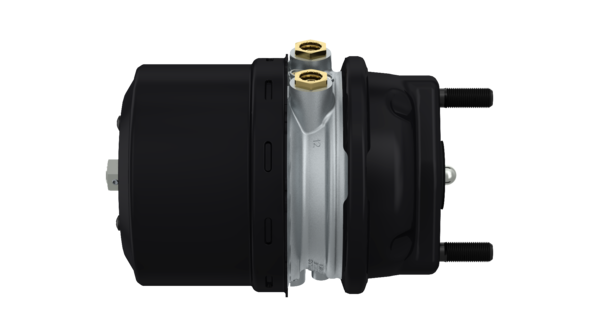

Tristop-Cylinder Disc G-24/24

Tristop-Cylinder Disc G-24/24
Tristop-Cylinder Disc G-24/24
Tristop-Cylinder Disc G-24/24
Tristop-Cylinder Disc G-24/24
Tristop-Cylinder Disc G-24/24
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
9254810120
소비자가: 1266300.00

Features and Benefits

  • 브랜드
    WABCO 오리지널
  • 부품 분류
    프리미엄 순정 품질
  • 기술 사양
    OE 사양
  • 제품 카테고리
    장치
  • 리턴 스프링력
    220 N
  • 반대쪽
    925 481 013 0
  • 방출 압력
    5.1 bar
  • 볼트 간 거리
    120.6 mm
  • 볼트 길이
    43.0 mm
  • 볼트 나사
    M16 x 1.5
  • 비고
    With VOSS 232
  • 산출 부피(dm³)
    15.8906
  • 스트로크
    64/64 mm
  • 온도 범위
    -40°C to +80°C
  • 유형
    24/24
  • 작동 유형
    Disc
  • 총 길이
    259.0 mm
  • 최대 작동 압력
    10.2/8.5 bar
  • 출력 M
    11950 N
  • 포트 나사
    M22 x 1.5
  • 포트 나사 11
    M22 x 1.5 JED - 388
  • 포트 나사 12
    M22 x 1.5 JED - 388
  • 푸시 로드 길이
    15 mm
  • 푸시 로드 나사
    Ball R8
  • GTIN
    04057875282815
  • UPC
    193133448129
  • 중량 (kg)
    8.192
  • 치수 (MM x MM x MM)
    389 x 215 x 190
  • 중량 (lb)
    18.06
제조사 품번 정보
  • DAF
    1519378
  • MERCEDES-BENZ
    0194205718
  • MERCEDES-BENZ
    0154209318
  • MERCEDES-BENZ
    0154209718
  • MERCEDES-BENZ
    0194206718
  • MERCEDES-BENZ
    A0194205718
  • MERCEDES-BENZ
    A0194206718
자료
Name
WABCO Product Catalogue
Doc Type
catalog
Locale
en
Artical Number
wabco_product-catalogue
Name
Service Hints Tristop Cylinder
Doc Type
installation_instruction
Locale
multi
Artical Number
doc000132ml

정비 & 수리

부품 리스트
1 Spring Brake Cylinder 24/24 1
2 Kit: Diaphragm + Hose Coupling 1 4235060012
2 멤브레인 1 8971205354
3 피스톤 1 9254616282
4 커버 1 8950726204
5 Barrel Spring 1 8960801724
6 Hexagon Head Screw ISO4017-M8x50 1 8101263284
7 Hexagon Nut DIN934-M8 1 8103041114
8 Hose Clamp 1 4231063504
9 Boot 1 8977548862
9 Kit: Diaphragm + Hose Coupling 1 4235060012
10 Non pressure chamber 1
11 샤프트 실링 링 1
11 Kit: Diaphragm + Hose Coupling 1 4235060012
12 Thrust Screw 2 8932266832
