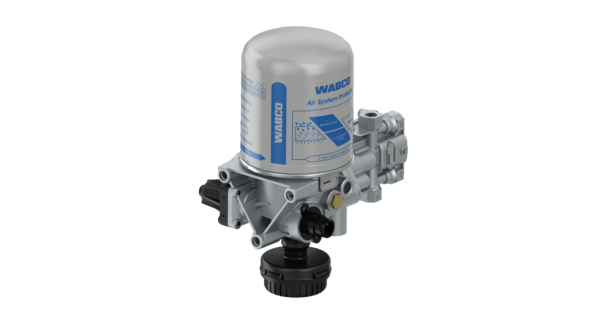

Unidade de tratamento de ar
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
9325000640
Preço Unitário Bruto:
0.00
Características e benefícios
-
MarcaWABCO
-
Categoria do produtoDispositivo
-
ComentáriosNo MCPV pressure sensor
-
Conexão do aquecimentoBayonet DIN 72585-A1-2.1-1-Sn/K2
-
Conexão elétricaDIN 72585 A1-2.1-1-Sn/K2
-
Especificação técnicaEspecificação OE
-
Faixa de operação0.8 bar
-
Faixa de temperatura-40°C to +65°C
-
GARANTIA2 anos
-
MCPV9347141530
-
Pressão de abertura 216 bar
-
Pressão de abertura 226 bar
-
Pressão de abertura 237 bar
-
Pressão de abertura 246 bar
-
Pressão de corte9.5 bar
-
Pressão de fechamento dinâmica 215.5 bar
-
Pressão de fechamento dinâmica 225.5 bar
-
Pressão de fechamento dinâmica 235.5 bar
-
Pressão de fechamento dinâmica 245.5 bar
-
Pressão de operação máx.10.0 bar
-
Retorno de vazão0.6 bar
-
Rosca do pórtico 1M22 x 1.5
-
Rosca do pórtico 223/8" NPTF
-
Rosca do pórtico 233/8" NPTF
-
Rosca do pórtico 243/8" NPTF
-
Rosca do pórtico 243/8" - 18 NPTF
-
Rosca do pórtico 4M12 x 1.5
-
Secador de ar4324150610
-
SilenciadorSilencer 432 407 012 0
-
Taxa de fluxo nominal variável16.00 - 35.00 (L/min)
-
Tensão24 V
-
Tipo de peçaQualidade original Premium
-
Volume calculado (dm³)20.9625
-
exaustãoSilencer 432 407 015 0
-
GTIN7895851071339
-
Size (mm x mm x mm)325 x 300 x 215
-
UPC193133360346
-
peso (kg)5.405
-
peso (lb)11.916
Substitui
-
HYUNDAI59550 7C003
Doc Type
drawing
Locale
multi
Artical Number
9325000640____005_dascheck_b8_page-1---notset
Reparação & Serviço
Lista de Componentes
| 1 | Carroceria | 1 | ||
| 2 | Cartucho | 1 | 4324100022 | 4329012232 |
| 3 | ANEL DE VEDACAO DE BORRACHA | 1 | 8977887204 | |
| 4 | Parafuso ISO7045-M6x25 | 4 | 8912015704 | |
| 5 | PARAFUSO DE ACO LIGA | 1 | 8102080164 | |
| 6 | Revestimento | 1 | 9753036504 | |
| 7 | ANEL DE VEDACAO DE BORRACHA | 1 | 8970708904 | |
| 8 | Porca de ajuste | 1 | 9753034304 | |
| 9 | Revestimento | 1 | ||
| 10 | MOLA DE ACO INOX HELICOIDAL CILINDRICA | 1 | 8965144104 | |
| 11 | Revestimento | 1 | 8950725404 | |
| 12 | Anel de Retencao | 1 | 8105190274 | |
| 13 | Capa | 1 | ||
| 14 | Diafragma | 1 | 8971816604 | |
| 15 | Capa | 1 | 8950725604 | |
| 16 | Mola | 1 | 8965144304 | |
| 17 | Válvula | 1 | 8995068992 | |
| 18 | Haste | 1 | 9753037724 | |
| 19 | Parafuso | 4 | ||
| 20 | Revestimento | 1 | 4324136514 | |
| 21 | Filtro | 1 | ||
| 22 | O-ring ISO3601-4,3x2,4 | 1 | 8970803004 | |
| 23 | Mola | 1 | ||
| 24 | Capa | 1 | ||
| 25 | Membrana | 1 | 8971321684 | |
| 26 | ANEL RETENTOR (CIRCLIPS) DE ACO | 1 | 9325002352 | 8105180254 |
| 27 | Plugue | 1 | 9325002352 | |
| 28 | Porca | 1 | 9325002352 | 8915810004 |
| 29 | Guia | 1 | ||
| 30 | Anel "O" | 1 | 9325002352 | 8977705804 |
| 31 | Parafuso | 1 | 9325002352 | |
| 32 | Capa | 1 | 9325002352 | |
| 33 | Mola | 1 | 9325002352 | |
| 34 | Capa | 1 | 9325002352 | |
| 35 | Mola | 1 | 9325002352 | 8960419304 |
| 36 | Capa | 1 | 9325002352 | |
| 37 | Válvula | 1 | 9325002352 | |
| 38 | Corpo | 1 | 9325002352 | |
| 39 | Silenciador | 1 | 4324070150 | |
| 40 | ANEL TRAVA DE ACO | 1 | 4324159232 | 8105180544 |
| 41 | TAMPA DE PLASTICO | 1 | 4324105564 | |
| 42 | Arruela plana | 1 | 8951052734 | |
| 43 | MOLA DE ACO INOX HELICOIDAL CILINDRICA | 1 | 8965144204 | |
| 44 | Arruela plana | 1 | 4324100022 | 8951090604 |
| 45 | Pistão | 1 | 4324159232 | 4324106224 |
| 46 | Anel "O" | 1 | 4324100022 4324159232 | 8970815614 |
| 47 | Válvula | 1 | 4324100022 | 8995062604 |
| 48 | ANEL DE VEDACAO DE BORRACHA | 1 | 4324100022 | 8977860304 |
| 49 | Valve head | 1 | 4324159232 | 4324102504 |
| 50 | PORCA DE ACO AUTO TRAVANTE | 2 | ||
| 51 | Anel "O" | 1 | 8970708404 | |
| 52 | Sede de Válvula | 1 | 4324101414 | |
| 53 | Mola | 1 | 4324100022 | 8960536014 |
| 54 | VALVULA INTERNA DO SECADOR DE AR | 1 | 4324100022 | 8995069834 |
| 55 | ANEL DE VEDACAO DE BORRACHA | 1 | 4324100022 | 8970800704 |
| 56 | PARAFUSO DE ACO BAIXO CARBONO | 2 | ||
| 57 | AQUECEDOR RESISTIVO, AQUECIMENTO DO AR | 1 | ||
| 58 | ANEL DE VEDACAO DE BORRACHA | 1 | 4324100022 | 8977829104 |
| 59 | PARAFUSO DE ACO MEDIO CARBONO | 1 | ||
| 60 | Suporte | 1 | 4324083504 | |
| 61 | Tampão roscado | 1 | 8930117114 | |
| 62 | Anel de Vedacao | 1 | 8114010574 | |
| 63 | Válvula de Protecao 4 Circuitos | 1 |
