Válvula de relé
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
9730030120
Preço Unitário Bruto:
0.00
Características e benefícios
-
MarcaWABCO
-
Armazenamento4x M8
-
Categoria do produtoDispositivo
-
Especificação técnicaEspecificação OE
-
Faixa de temperatura-40°C to +80°C
-
GARANTIA2 anos
-
Predominância1.00 bar
-
Pressão de abertura0.3 bar
-
Pressão de operação máx.15.0 bar
-
Relação de regulagem1:1
-
Rosca do pórtico 1M22 x 1.5 JED-388-3
-
Rosca do pórtico 22x M22 x 1.5 JED - 388-3
-
Rosca do pórtico 3Silenciador
-
Rosca do pórtico 41M22 X 1.5
-
Silenciador4324070500
-
Tipo de peçaQualidade original Premium
-
VersãoPressure reduction
-
Volume calculado (dm³)2.111
-
exaustãoSnap on contour JED - 463
-
GTIN04057875303503
-
Size (mm x mm x mm)115 x 134 x 137
-
UPC193133377221
-
peso (kg)1.217
-
peso (lb)2.683
Substitui
-
MAN81521166090
-
NEOPLAN81521166090
Doc Type
drawing
Locale
multi
Artical Number
9730030120____005_dascheck_-9_page-1---notset
Reparação & Serviço

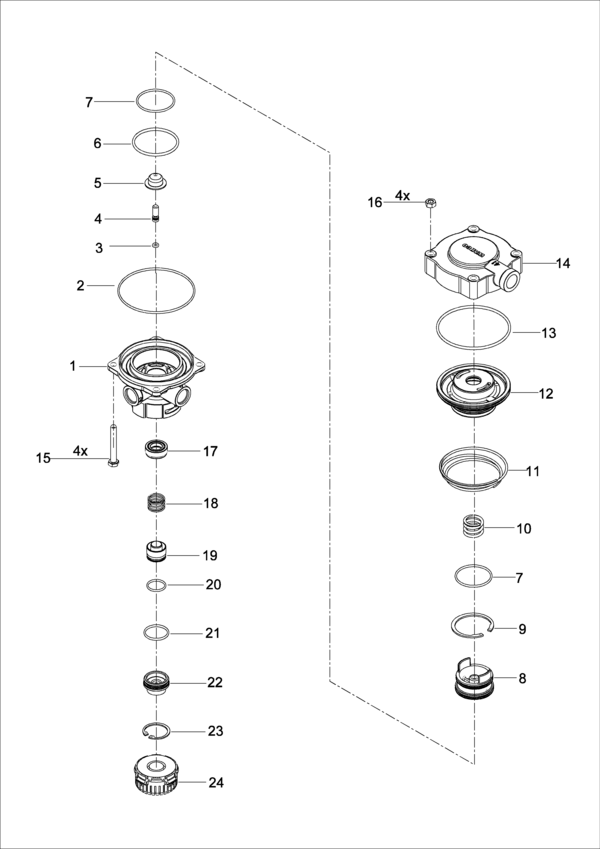

Lista de Componentes
| 1 | Carroceria | 1 | ||
| 2 | ANEL DE VEDACAO DE BORRACHA | 1 | 8977863304 | |
| 3 | O-Ring ISO3601-6,07x1,78 | 1 | ||
| 4 | Parafuso de ajuste | 1 | 8912007002 | |
| 5 | Assento da Mola | 1 | 9730022504 | |
| 6 | ANEL DE VEDACAO DE BORRACHA | 1 | 8970865104 | |
| 7 | Anel "O" | 2 | 8970868404 | |
| 8 | Pistão | 1 | ||
| 9 | ANEL DE RETENCAO DE ACO | 1 | ||
| 10 | Mola | 1 | 8960377304 | |
| 11 | Mola | 1 | 8960528104 | |
| 12 | Pistão | 1 | 9730026224 | |
| 13 | ANEL DE VEDACAO DE BORRACHA | 1 | 8970865404 | |
| 14 | Body Upper part | 1 | ||
| 15 | Parafuso | 4 | 8101260724 | |
| 16 | PORCA DE ACO MEDIO CARBONO | 4 | 8103040174 | |
| 17 | Válvula | 1 | 8995069072 | |
| 18 | MOLA DE ACO INOX HELICOIDAL CILINDRICA | 1 | 8965168154 | |
| 19 | Guia | 1 | 9730111504 | |
| 20 | ANEL DE VEDACAO DE BORRACHA | 1 | 8977728174 | |
| 21 | O-Ring ISO3601-29,82x2,62 | 1 | 8970866404 | |
| 22 | Guia | 1 | ||
| 23 | Retaining ring DIN472-36x1,5 | 1 | ||
| 24 | Silenciador | 1 | 4324075602 |
