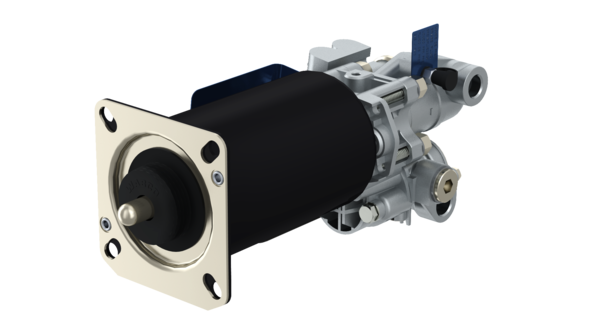

Servo de embreagem
Twin-Cyl.Compressor 704cc,flangemounted
Material Number:
9700512280
Preço Unitário Bruto:
0.00
Características e benefícios
-
MarcaWABCO
-
Armazenamento4x Ø 9.0 mm
-
Categoria do produtoDispositivo
-
Comprimento362 mm
-
Curso81 mm
-
Distância entre furos110 mm
-
Especificação técnicaEspecificação OE
-
Faixa de temperatura-40°C to +80°C
-
GARANTIA2 anos
-
Informações importantesPlease follow the installation instructions of the vehicle manufacturer
-
Pressão de operação máx.10.0 bar
-
Rosca da bielaBall Ø 12.0 mm
-
Rosca do pórtico 1-4M14 x 1.5
-
Rosca do pórtico 11M16 x 1.5
-
Rosca do pórtico 12M12 x 1.5
-
Rosca do pórtico 22M12 x 1.5
-
Rosca do pórtico 32Ø 8.0 mm
-
Tipo de peçaQualidade original Premium
-
Volume calculado (dm³)3.085
-
médioBrake fluid SAE J 1703
-
GTIN7895851066991
-
Size (mm x mm x mm)279 x 97 x 114
-
UPC193133373612
-
peso (kg)2.52
-
peso (lb)5.556
Substitui
-
MANJNV721257
-
VWJNV721257
Doc Type
drawing
Locale
multi
Artical Number
9700512280____005_dascheck_b3_page-1---notset
Reparação & Serviço
Lista de Componentes
| 1 | Corpo | 1 | ||
| 2 | BUCHA EM POLIMERO TERMOPLASTICO | 1 | 9700519992 9700510372 | |
| 3 | CORPO DA VALVULA CONTROLE DE TRANSMISSAO | 1 | 9700510274 | |
| 4 | Membrana | 1 | 9700519992 9700510372 | |
| 5 | Plugue | 1 | 9700510434 | |
| 6 | GAXETA, VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | |
| 7 | Pistão | 1 | 9700519992 9700510372 | 9709027314 |
| 8 | Capa | 1 | 9700519992 9700510372 | 8950729504 |
| 9 | ANEL DE VEDACAO DE BORRACHA | 2 | 9700519992 9700510372 | 8970834804 |
| 10 | Anel de fixação | 1 | 9700519992 9700510372 | |
| 11 | Mola | 2 | 9700519992 9700510372 | |
| 12 | tampa de válvula | 1 | 9700519992 9700510372 | |
| 13 | Válvula | 1 | 9700519992 9700510372 | 8995061502 |
| 14 | ANEL DE VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | 8970866704 |
| 15 | GUIA DE ALUMINIO DO SERVO EMBREAGEM | 1 | 9700511514 | |
| 16 | Revestimento | 1 | 9700514504 | |
| 17 | Válvula | 1 | 9700519992 9700510372 | |
| 18 | Revestimento | 1 | 9700516614 | |
| 19 | PLACA DE ACO DO SERVO EMBREAGEM | 1 | 9700511024 | |
| 20 | PARAFUSO DE ACO MEDIO CARBONO | 2 | ||
| 21 | ANEL DE VEDACAO DE ACO | 1 | ||
| 22 | Plugue | 1 | 9700510372 | 8980308304 |
| 23 | ANEL DE VEDACAO DE BORRACHA | 2 | 9700519992 9700510372 | |
| 24 | Carroceria | 1 | 9709010124 | |
| 25 | ARRUELA DE PRESSAO DE ACO INOX | 4 | 8950103304 | |
| 26 | Porca | 4 | ||
| 27 | PARAFUSO SANGRADOR DO SERVO EMBREAGEM | 1 | 8913505204 | |
| 28 | BUJAO EM POLIMERO TERMOPLASTICO | 1 | ||
| 29 | ANEL DE VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | |
| 30 | GAXETA, VEDACAO DE BORRACHA | 1 | 9700513102 | |
| 31 | TUBO PLASTICO FLEXIVEL, SEM ACESSORIOS | 1 | 9700519992 9700510372 | 8939816434 |
| 32 | Porca | 2 | ||
| 33 | Parafuso | 2 | ||
| 34 | HASTE COM GARFO DO SERVO EMBREAGEM | 1 | 9700519992 9700510372 | |
| 35 | Valvula 3/2 vias | 1 | 9700513102 | |
| 36 | PARAFUSO DE ACO MEDIO CARBONO | 2 | ||
| 37 | PARAFUSO DE ACO MEDIO CARBONO | 4 | ||
| 38 | ANEL DE VEDACAO DE COBRE | 4 | ||
| 39 | ADAPTADOR EM POLIMERO TERMOPLASTICO | 1 | 9700519992 9700510372 | |
| 40 | ANEL DE VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | |
| 41 | GAXETA, VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | |
| 42 | Arruela de guia | 1 | 9700519992 9700510372 | |
| 43 | ANEL DE VEDACAO DE PLASTICO | 2 | 9700519992 9700510372 | |
| 44 | Anel "O" | 1 | 9700519992 9700510372 | |
| 45 | ANEL DE VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | |
| 46 | CORPO DE ACO DO SERVO EMBREAGEM | 1 | 9709020124 | |
| 47 | MOLA DE ACO HELICOIDAL CILINDRICA | 1 | 9700519992 9700510372 | |
| 48 | SUPORTE PLASTICO DAS GAXETAS DE VEDACAO | 1 | 9700519992 9700510372 | 9700512614 |
| 49 | GAXETA, VEDACAO DE BORRACHA | 1 | 9700519992 9700510372 | |
| 50 | Arruela de guia | 1 | 9700519992 9700510372 | |
| 51 | Pistão | 1 | ||
| 52 | JUNTA DE VEDACAO EM TERMOPLASTICO | 1 | 9700519992 9700510372 | |
| 53 | Placa | 1 | ||
| 54 | REBITE TUBULAR DE LATAO | 2 | 9700510372 | |
| 55 | Anel de fixação | 1 | ||
| 56 | Vareta de tucho | 1 | ||
| 57 | GUARDA PO EM BORRACHA | 1 | 9700519992 9700510372 | 8977548824 |
