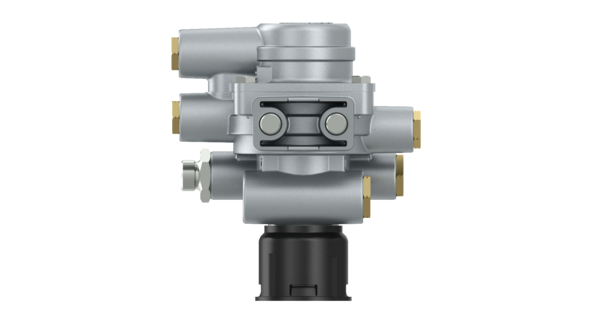

Valvola di preimmissione
Vehicle application (India): Mahindra
Twin-Cyl.Compressor 704cc,flangemounted
Codice materiale:
100307180
Prezzo di listino unitario:
0.00
Vehicle application (India): Mahindra
Caratteristiche e vantaggi
-
MarchioWABCO
-
Tipo di parteQualità originale premium
-
Specifica TecnicaSpecifica OE
-
Categoria prodottiDispositivo
-
CommentiM307180
-
Filettatura porta 1M22 x 1.5
-
Filettatura porta 2M22 x 1.5
-
Filettatura porta 21M22 x 1.5
-
Filettatura porta 22M16 x 1.5
-
Filettatura porta 41M16 x 1.5
-
Filettatura porta 42M16 x 1.5
-
Intervallo di temperatura-40°C to +80°C
-
Pressione di apertura1.7 bar
-
Pressione di funzionamento max.13.0 bar
-
Prevalenza1.00 bar
-
RaffreddamentoAir
-
Supporto/Sospensione2x M12 x 1.5
-
Volume calcolato (dm³)0
-
GTIN04057875005278
-
UPC193133050681
-
peso (kg)0.001
-
peso (lb)0.0022046
Doc Type
drawing
Locale
en
Artical Number
100307180____005_dascheck_d15_page-1---notset
Service e riparazione
Lista parti di ricambio
| 1 | Valve Body (Machining-PDC) | 1 | ||
| 2 | 1 | |||
| 3 | Anello sede valvola | 1 | ||
| 4 | Membrana-Diaframma | 1 | ||
| 5 | Molla | 1 | ||
| 6 | O-Ring, dynamical | 2 | ||
| 7 | O-ring, dinamico | 1 | ||
| 8 | O-ring, dinamico | 2 | ||
| 9 | Kolbenring | 1 | ||
| 10 | Pistone | 1 | ||
| 11 | Viti | 1 | ||
| 12 | guida molla | 1 | ||
| 13 | Molla | 1 | ||
| 14 | Compression spring | 1 | ||
| 15 | Spring seat | 1 | ||
| 16 | Circlip | 1 | ||
| 17 | Molla | 1 | ||
| 18 | Retaining ring DIN472-45x1,75 | 1 | ||
| 19 | Spessore di registro | 1 | ||
| 20 | Pistone | 1 | ||
| 21 | O-ring, | 1 | ||
| 22 | Valve Body (Casting-PDC) | 1 | ||
| 23 | Hexagon Head Screw | 4 | ||
| 24 | Valvola | 1 | ||
| 25 | Insert Bush | 1 | ||
| 26 | Guida della valvola | 1 | ||
| 27 | Compression spring | 1 | ||
| 28 | Spring retainer | 1 | ||
| 29 | O-Ring, dynamical | 1 | ||
| 30 | O-Ring, dynamical | 1 | ||
| 31 | Anello limite | 1 | ||
| 32 | Anello limite | 1 | ||
| 33 | Silenziatore | 1 | ||
| 34 | Inserto /Aggiunta/Cartuccia | 2 | ||
| 35 | Spring Retainer | 3 | ||
| 36 | Anello di ritegno | 3 | 8952267064 | |
| 37 | Male Nut | 3 | 8932204282 | |
| 38 | Anello di ritegno | 2 | 4611001192 | 8952266974 |
| 39 | O-Ring, statical | 1 | ||
| 40 | Adaptor | 1 | 4611001192 | |
| 41 | Pressure screw | 2 | 4611001192 | 8932204272 |
| 42 | Spring Retainer | 2 | 4611001192 | |
| 44 | O-ring, statico | 1 | ||
| 45 | O-ring, statico | 1 | ||
| 46 | O-ring, statico | 1 | ||
| 46 | O-ring, statico | 1 |
