Essiccatore (bicamera)
Twin-Cyl.Compressor 704cc,flangemounted
Codice materiale:
4324330620
Prezzo di listino unitario:
1097.00
Caratteristiche e vantaggi
-
MarchioWABCO
-
Tipo di parteQualità originale premium
-
Specifica TecnicaSpecifica OE
-
Categoria prodottiDispositivo
-
Collegamento riscaldamentoBayonet DIN 72585-A1-2.1-1-Sn/K2
-
Collegamento solenoideBayonet DIN 72585-A1-2.1-1-Sn/K1
-
Filettatura porta 11M22 x 1.5 JED - 388 - 3
-
Filettatura porta 12M22 x 1.5
-
Filettatura porta 21M22 x 1.5 JED - 388-3
-
Filettatura porta 22Tire inflation device M16 x 1.5
-
Filettatura porta 3JED-463-1
-
Filettatura porta 4/231/4" - 18 NPTF
-
Intervallo di temperatura-40°C to +65°C
-
Pressione di apertura14.5 bar
-
Pressione di disinserimento12.0 bar
-
Pressione di funzionamento max.13.0 bar
-
Range operativo1.5 bar
-
Regolatore di pressioneYes
-
ScaricoJED-463-1
-
SilenziatoreNo (432 407 012 0 retrofittable)
-
Sistema di riscaldamentoYes
-
Tensione24 V
-
Tipo di cartucciaCartuccia per essiccativo
-
Volume calcolato (dm³)26.5645
-
Dimensioni (MM x MM x MM)372 x 193 x 370
-
GTIN04057875173342
-
UPC193133260189
-
peso (kg)8.368
-
peso (lb)18.448
Sostituisce
-
MERCEDES-BENZ0024314015
Doc Type
drawing
Locale
multi
Artical Number
4324330620____005_dascheck_c4_page-1---notset
Service e riparazione

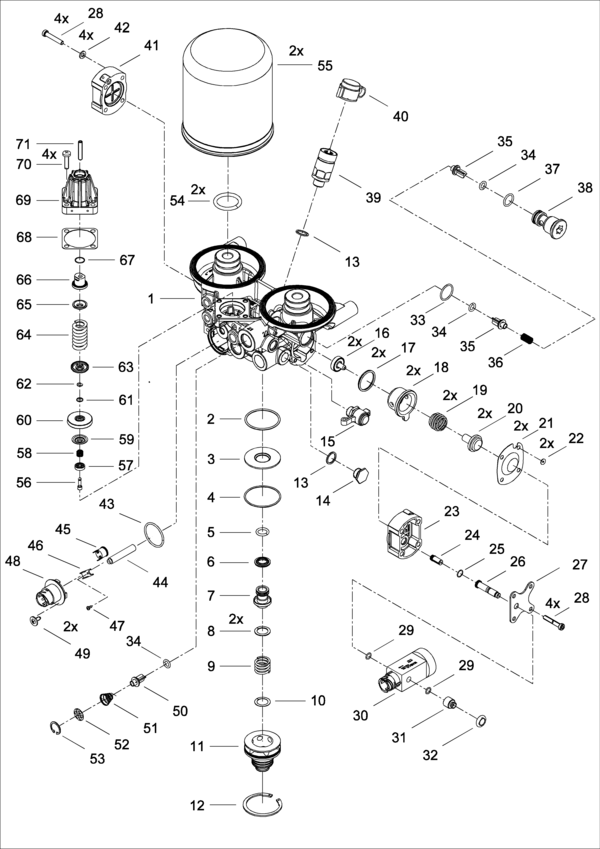

Lista parti di ricambio
| 1 | Carrozzeria | 1 | ||
| 2 | O-Ring ISO3601-48,9x2,62 | 1 | ||
| 3 | Disc della valvola | 1 | 4324312504 | |
| 4 | O-Ring ISO3601-47x2 | 1 | ||
| 5 | O-Ring ISO3601-14x3 | 1 | 8970815614 | |
| 6 | Valvola | 1 | ||
| 7 | Pistone | 1 | ||
| 8 | Rondella d'appoggio | 2 | 8951052734 | |
| 9 | Molla di Compressione | 1 | ||
| 10 | Rondella d'appoggio | 1 | 8951090604 | |
| 11 | Condo stradale | 1 | ||
| 12 | Retaining ring DIN472-JV55x2 | 1 | ||
| 13 | Sealing Ring DIN7603-A16x20 | 2 | 8114010574 | |
| 14 | Vite di chiusura | 1 | 8930117114 | |
| 15 | Attacco gonfiaggio pneumatici | 1 | 9324009202 | |
| 16 | Valvola | 2 | 4324339212 | |
| 17 | Anello | 2 | 4324339212 | 8977703404 |
| 18 | Boccola | 2 | ||
| 19 | Compression Spring, special | 2 | 4324339212 | |
| 20 | Pistone | 2 | 4324339212 | 4324056204 |
| 21 | Membrana-Diaframma | 2 | 4324339212 | 8971216004 |
| 22 | O-Ring ISO3601-3,3x3 | 2 | 4324339212 | 8977718004 |
| 23 | Copertura | 1 | ||
| 24 | Ancoraggio | 1 | 4420195202 | |
| 25 | O-Ring ISO3601-10x1 | 1 | 4324330562 | |
| 26 | Consiglio dell'ancoraggio | 1 | 4324330562 | |
| 27 | Flangia | 1 | ||
| 28 | Cheese head screw DIN6912-M6x35 | 8 | ||
| 29 | O-Ring ISO3601-8x1,5 | 2 | 4324330562 | |
| 30 | Bobina | 1 | 4324330562 | |
| 31 | parte di collegamento | 1 | ||
| 32 | Protettore | 1 | 8977528914 | |
| 33 | O-Ring ISO3601-23x2 | 1 | 8970827904 | |
| 34 | O-Ring ISO3601-9x2,5 | 3 | ||
| 35 | cuerpo de la válvula | 2 | ||
| 36 | Molla di compressione | 1 | ||
| 37 | O-Ring ISO3601-16,3x2,4 | 1 | ||
| 38 | Anello sede valvola | 1 | ||
| 39 | Valvola di sicurezza | 1 | 4346120550 | |
| 40 | Protection Cap | 1 | ||
| 41 | Copertura | 1 | ||
| 42 | Washer DIN125-1-6,4x12,5x1,6 | 4 | 8104010094 | |
| 43 | O-Ring ISO3601-36x2,5 | 1 | 4324109322 | 8977829104 |
| 44 | equipado con un calentador | 1 | 4324109322 | 8942600502 |
| 45 | Kit: Interruttore | 1 | 4324109322 | 8940409402 |
| 46 | Supporto | 1 | 4324109322 | 4324083504 |
| 47 | Tapping screw ISO7049-B2,9x6,5 | 1 | 4324109322 | |
| 48 | Presa corrente | 1 | 4324109322 | 8941015092 |
| 49 | Viti | 2 | 4324109322 | |
| 50 | cuerpo de la válvula | 1 | ||
| 51 | Molla conica | 1 | ||
| 52 | Rondella d'appoggio | 1 | ||
| 53 | Retaining Ring DIN472-20x1 | 1 | 8105180124 | |
| 54 | O-Ring ISO3601-33x5 | 2 | ||
| 55 | Cartuccia | 2 | 4329012232 | |
| 56 | Gambo | 1 | 4324109242 | 9753037724 |
| 57 | Valvola | 1 | 4324100012 4324109242 | 8995068992 |
| 58 | Cylindrical Compression Spring | 1 | 4324109242 | 8965144304 |
| 59 | Calotta | 1 | 4324109242 | 8950725604 |
| 60 | Cup Seal | 1 | 4324100012 4324109242 | 8971816604 |
| 61 | Calotta | 1 | 4324109242 | |
| 62 | Retaining washer DIN6799-4 | 1 | 4324100012 4324109242 | 8105190274 |
| 63 | Copertura | 1 | 4324109242 | 8950725404 |
| 64 | Cylindrical compression spring | 1 | 8965148704 | |
| 65 | Copertura | 1 | ||
| 66 | Dado registrante | 1 | 4324109242 | 9753034304 |
| 67 | O-Ring ISO3601-13x1 | 1 | 4324100012 4324109242 | 8970708904 |
| 68 | Giunto | 1 | 4324100012 | |
| 69 | Copertura | 1 | 9753036504 | |
| 70 | Vite a testa lenticolare ISO7045-M6x25 | 4 | 8912015704 | |
| 71 | Hex Socket Set Screw DIN914-M6x35 | 1 | 4324109242 | 8102080164 |
