Correttore di frenatura relè - Pneum.
Twin-Cyl.Compressor 704cc,flangemounted
Codice materiale:
4757110060
Prezzo di listino unitario:
1568.00
Caratteristiche e vantaggi
-
MarchioWABCO
-
Tipo di parteQualità originale premium
-
Specifica TecnicaSpecifica OE
-
Categoria prodottiDispositivo
-
CommentiLike 4757110680 but with normal threads, or 4757110290 with top part rotated
-
Distanza tra bulloni84x84 mm
-
Filettatura porta 1M16 x 1.5
-
Filettatura porta 2M16 x 1.5
-
Filettatura porta 4M16 x 1.5
-
Intervallo di temperatura-40°C to +80°C
-
ModelloPneumatic
-
Pressione di funzionamento max.12.0 bar
-
Punto di rottura0.5 bar
-
Rapporto di regolazione1:8
-
ScaricoSnap-on contour
-
Supporto/Sospensione4x M8
-
Tipo di funzionamentoValvola di preimmissione
-
Volume calcolato (dm³)8.675
-
Dimensioni (MM x MM x MM)318 x 220 x 124
-
GTIN04057875224686
-
UPC193133261889
-
peso (kg)1.937
-
peso (lb)4.2703
Sostituisce
-
ALEXANDER DENNISAB4757110060
-
DAF0269700
-
DAF269700
-
IRISBUS222708
-
IVECO222708
Doc Type
drawing
Locale
multi
Artical Number
4757111030_-_653_a_01
Doc Type
brochure
Locale
de
Artical Number
4757119513
Service e riparazione

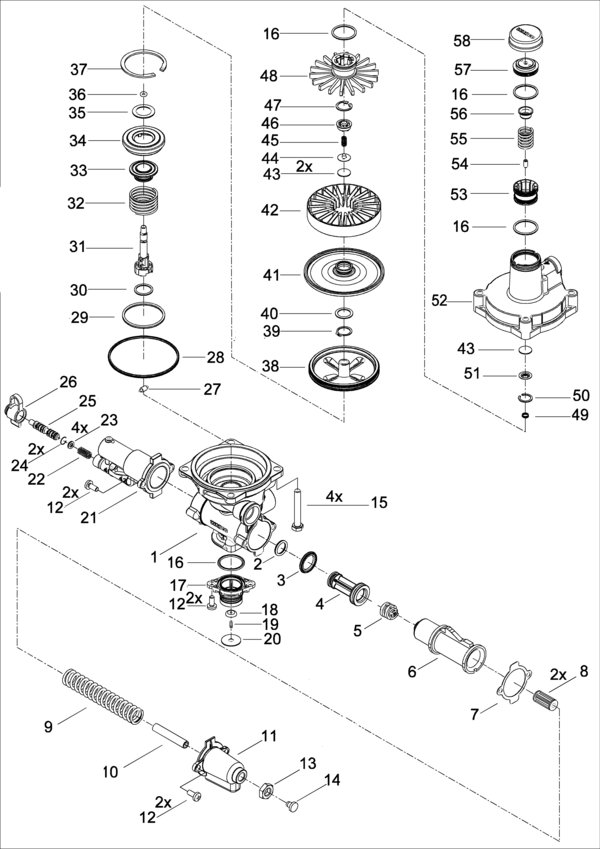

Lista parti di ricambio
| 1 | Corpo inferiore | 1 | ||
| 2 | O-Ring ISO 3601-15x3 | 1 | 4757110002 | 8970811604 |
| 3 | Guarnizione | 1 | 4757110002 | 8970950204 |
| 4 | Pistone | 1 | 4757116214 | |
| 5 | Tenditore / Dispositivo apriganasce | 1 | 8953703704 | |
| 6 | Camma | 1 | 4757110804 | |
| 7 | Giunto | 1 | 4757110002 | 4757111404 |
| 8 | Tubazione | 1 | ||
| 9 | Cylindrical Compression Spring | 1 | 8965123604 | |
| 10 | Bullone a innesto | 1 | 8913008814 | |
| 11 | Copertura | 1 | 4757116534 | |
| 12 | Fillister head screw ISO7045-M6x14 | 6 | 8912116404 | |
| 13 | Hexagon thin nut DIN439-2-BM12 | 1 | ||
| 14 | Protettore. | 1 | 4757110002 | 8980121594 |
| 15 | Hexagon head screw ISO4017-M8x55 | 4 | 8101260714 | |
| 16 | O-Ring ISO3601-27,3x2,4 | 4 | 4757110002 | 8970803704 |
| 17 | Venting Guide | 1 | 9730022224 | |
| 18 | Calotta | 1 | 8950720304 | |
| 19 | Ribattino tubolare | 1 | ||
| 20 | Valve Washer | 1 | 4757110002 | 8970179604 |
| 21 | Cilindro | 1 | ||
| 22 | Cylindrical compression spring | 1 | 4757110002 | 8965140104 |
| 23 | O-Ring ISO3601-5,3x2,4 | 4 | 4757110002 | 8970800804 |
| 24 | Ribattino tubolare | 2 | 8105400014 | |
| 25 | Slitta | 1 | 4757118014 | |
| 26 | Protection Cap | 1 | 8977539404 | |
| 27 | Arrotolatore | 1 | 4757101304 | |
| 28 | anello di chiusura | 1 | 4757110002 | |
| 29 | O-Ring ISO3601-49,50x3 | 1 | 4757110002 | 8977726264 |
| 30 | O-Ring ISO3601-18,3x2,4 | 1 | 4757110002 | 8970805304 |
| 31 | Gambo | 1 | 4757107704 | |
| 32 | Cylindrical compression spring | 1 | 8965130704 | |
| 33 | Valvola | 1 | 4757110002 | 8995058424 |
| 34 | Anello sede valvola | 1 | 4757101434 | |
| 35 | Valvola | 1 | 4757110002 | 8995058422 |
| 36 | O-ring ISO3601-4,3x2,4 | 1 | 4757110002 | 8970803004 |
| 37 | Retaining ring DIN472-JV55x2 | 1 | ||
| 38 | Pistone | 1 | 4757106284 | |
| 39 | Retaining ring DIN471-A17x1 | 1 | 4757110002 | |
| 40 | Anello scorrimento | 1 | ||
| 41 | Diaphragm 500 | 1 | 4757110002 | |
| 42 | Inserto del limitatore | 1 | ||
| 43 | Valvola | 2 | 4757110002 | 8995058304 |
| 44 | Calotta | 1 | ||
| 45 | Cylindrical compression spring | 1 | ||
| 46 | Calotta | 1 | 4757110002 | 4757100424 |
| 47 | Retaining Ring DIN472-20x1 | 1 | 4757110002 | 8105180124 |
| 48 | Pistone | 1 | ||
| 49 | Cylindrical compression spring | 1 | 4757110002 | |
| 50 | Retaining ring DIN472-17x1 | 1 | 4757110002 | |
| 51 | Calotta | 1 | ||
| 52 | Corpo superiore | 1 | 4757100174 | |
| 53 | Pistone | 1 | ||
| 54 | Hex socket set screw DIN914-M5x12 | 1 | ||
| 55 | Cylindrical compression spring | 1 | 8965116904 | |
| 56 | Calotta | 1 | ||
| 57 | Pistone | 1 | 4757106274 | |
| 58 | Protection Cap | 1 | 8980113504 |
