Marchio

WABCO
Tipo di parte

Qualità originale premium
Specifica Tecnica

Specifica OE
Categoria prodotti

Dispositivo
Cilindrata (cm³)

636 cm³
Corsa pistone

56 mm
Diametro pistone

85 mm
Filettatura albero a gomiti

M20 x 1.5 LH
Filettatura porta 0

M30 x 1.5
Filettatura porta 2

M26 x 1.5
Filettatura porta 21

M26 x 1.5 (closed)
Filettatura porta 22

M26 x 1.5
Filettatura porta 4

M12 x 1.5
Filettatura porta 8.1

Ø 4 mm
Filettatura porta 8.2

Ø 15.5 mm
Filettatura porta 9

M12 x 1.5
Filettatura porta 9.1

M16 x 1.5
Filettatura porta 9.2

M16 x 1.5
Informazioni importanti

When replacing this compressor a new flange gasket is required. Flange gasket 9121101404 to be bought separately
Lubrificazione

Lubrication supplied from engine
Modello

Twin Cylinder
Pressione di funzionamento max.

12.5 bar
Raffreddamento

Water
Supporto/Sospensione

Flangia di alloggiamento
Velocità di funzionamento

3000 (1/min)
Volume calcolato (dm³)

23.1856
Dimensioni (MM x MM x MM)

344 x 200 x 337
GTIN

04057875274278
UPC

193133466574
peso (kg)

21.13
peso (lb)

46.5836

Sostituisce

MERCEDES-BENZ

A4571306915
MERCEDES-BENZ

4571304715
MERCEDES-BENZ

4571306915

Name

outline drawing -table (doc 053)

Doc Type

drawing

Locale

Artical Number

9125101100____053_dascheck_d9_page-1---notset

Name

Wabco Reman Solutions Omgekeerd logistiek proces & verpakkingsrichtlijnen

Doc Type

brochure

Locale

Artical Number

wabco_reman_solutions_core_return_guidelines

Name

ZF REMAN Processo di logistica di ritorno e Linee guida per l'imballaggio

Doc Type

brochure

Locale

Artical Number

zf_reman_core_return_guidelines

Name

WABCO Catalogo Prodotti

Doc Type

catalog

Locale

Artical Number

wabco_product-catalogue

Name

ProVia Catalogo Prodotti

Doc Type

catalog

Locale

Artical Number

provia_product-catalogue

Name

expl_9125102000.tif

Doc Type

Assembly Guides

Locale

Artical Number

Name

WABCO Reman Solutions Catalogo Reman

Doc Type

catalog

Locale

Artical Number

wabco_reman_solutions_catalogue_2021_web

Name

Compressori (41XXXXXXX0, 91XXXXXXX0) – Istruzioni di prova

Doc Type

repair_test_instructions

Locale

Artical Number

91200095

Service e riparazione

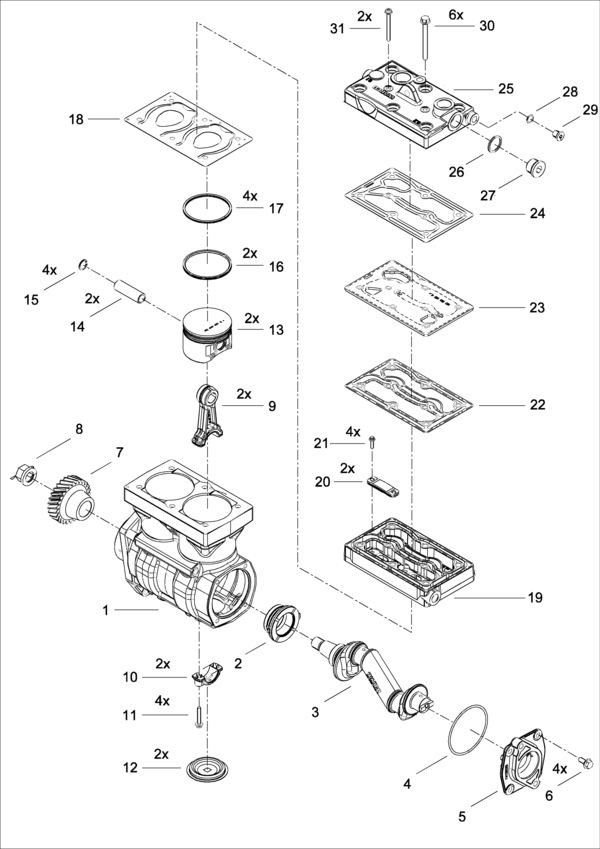

Lista parti di ricambio

Posizione	Descrizione	Quantita' di apparecchi	Parte di un kit di ripar.	Disponibile singolarmente
1	Monoblocco	1
2	Boccola	1
3	Albero a gomito	1
4	O-Ring ISO3601-88x3	1		8976701904
5	Flangia	1		4111476034
6	Hexagon flange bolt DIN6921-M8x18	4		8912120074
7	Ruota dentata	1		8959051884
8	Wheel Nut DIN74361-M20x1,5LH	1		8103410034
9	Upper part of the connection rod	2	4123529292
10	Connecting Rod Lower Part	2	4123529292
11	Vite a testa cilindrica ISO14580-M6x35	4	4123529292	8912019294
12	Calotta	2	4123529292	8950735894
13	Pistone	2	4123529292
14	Wrist Pin	2	4123529292
15	Rondella di sicurezza	4	4123529292
16	Segmento pistone	2	4123529292
17	Segmento pistone	4	4123529292
18	Lamina di aspirazione	1	9125109312 9125109302
19	Coperchio cilindro	2	9125109302
20	Valvola di mandata	2	9125109312 9125109302
21	Vite a testa cilindrica,special type	4	9125109312 9125109302
22	Guarnizione	1	9125109312 9125109302
23	Piastra di raffreddamento	1	9125109302
24	guarnizione di tenuta	1	9125109312 9125109302
25	Testata	1	9125109302
26	Anello di tenuta DIN7603-26x32	1	9125109312 9125109302	8114011004
27	Tappo filettato DIN908-M26x1,5	1		8109020194
28	Sealing Ring DIN7603-A12x16	1	9125109312 9125109302	8114010324
29	Tappo filettato DIN908-M12x1,5	1		8109020104
30	Vite a testa esagonale, flangia	6	9125109312 9125109302	8912119994
31	Vite a testa cilindrica ISO14580-M6x60	2	9125109312 9125109302

Alternativa

Giunto
