Load-Sensing Relay Emergency Valve
Twin-Cyl.Compressor 704cc,flangemounted
Codice materiale:
4757120000
Prezzo di listino unitario:
620.00
Caratteristiche e vantaggi
-
MarchioWABCO
-
Tipo di parteQualità originale premium
-
Specifica TecnicaSpecifica OE
-
Categoria prodottiDispositivo
-
Angolo di azionamento-50° to 20°
-
CommentiWith lever. REV included
-
Distanza tra bulloni84x84 mm
-
Filettatura porta 1M16 x 1.5
-
Filettatura porta 1-2M22 x 1.5
-
Filettatura porta 22x M22x1.5, 4x M16x1.5
-
Filettatura porta 3Valvola sfiato
-
Informazioni importantiIf you need to calibrate this Load Sensing Valve, please use our LSV-Calculator (Click here )
-
Intervallo di temperatura-40°C to +80°C
-
ModelloMechanical
-
Pressione di funzionamento max.10.0 bar
-
Supporto/Sospensione4x M8
-
VersioneWith Integrated Emergency Valve
-
Volume calcolato (dm³)4.1017
-
Dimensioni (MM x MM x MM)220 x 158 x 118
-
GTIN04057875225751
-
UPC193133444442
-
peso (kg)2.214
-
peso (lb)4.881
Sostituisce
-
DAF1325324
-
DAF1506665
-
FRUEHAUFAJA0918001
-
FRUEHAUFAJA09181
-
FRUEHAUFCF350908AJA09181
-
HENDRICKSON4757120000
-
IRISBUS500003984
-
IVECO500003984
-
KENWORTHS4757120000
-
LECITRAILER4110301
-
LEYLAND DAFBBU8129
-
LOHRA99000975
-
MERITORS4757120000
-
PETERBILTS4757120000
-
RENAULTAI39780001
-
SCANIA2090056
-
TIRSAN21151103198
-
ZORZI1012009
Doc Type
catalog
Locale
it
Artical Number
81500343
Doc Type
others
Locale
de
Artical Number
4757109023
Service e riparazione

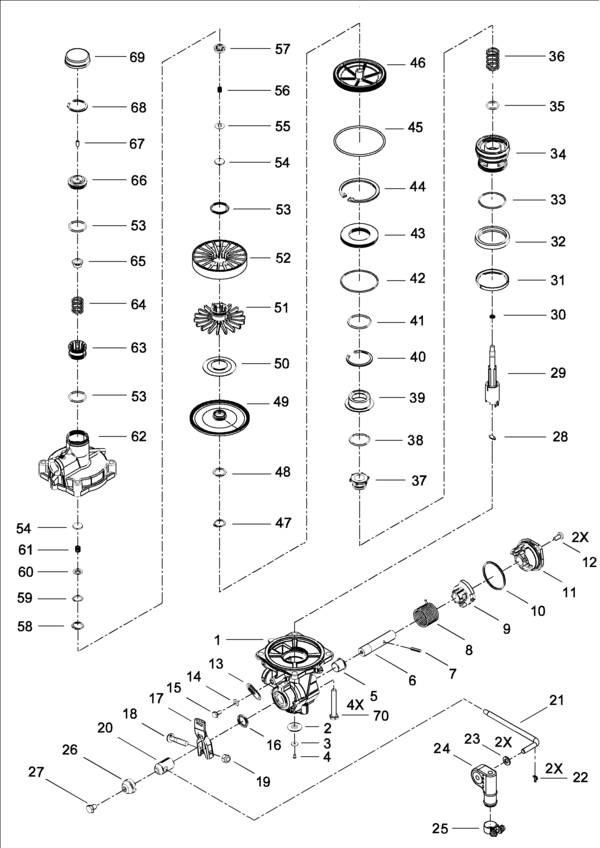

Lista parti di ricambio
| 1 | Corpo inferiore | 1 | ||
| 2 | Valve Washer | 1 | 4757120002 | 8970179604 |
| 3 | Rondella d'appoggio | 1 | 4757120002 | |
| 4 | Ribattino tubolare | 1 | 4757120002 | |
| 5 | Bronzina | 1 | 4757120002 | 8997608104 |
| 6 | Albero | 1 | 4757106904 | |
| 7 | Grooved pin DIN1473-4x24 | 1 | 8105050634 | |
| 8 | Molla di torsione | 1 | ||
| 9 | Eccentrico/camma | 1 | ||
| 10 | O-Ring ISO3601-47,29x2,62 | 1 | 4757120002 | 8977868404 |
| 11 | Copertura | 1 | ||
| 12 | Fillister head screw ISO7045-M6x14 | 2 | 8912116404 | |
| 13 | Attachment link | 1 | ||
| 14 | Washer DIN125-1-6,4x12,5x1,6 | 1 | 8104010094 | |
| 15 | Hexagon head screw ISO4017-M6x12 | 1 | ||
| 16 | Radial Seal | 1 | 4757120002 | 8972080114 |
| 17 | Tenditore / Dispositivo apriganasce | 1 | ||
| 18 | Round head screw DIN607-M8x40 | 1 | ||
| 19 | Hexagon nut DIN6924-M8 | 1 | ||
| 20 | Calotta | 1 | 4757100414 | |
| 21 | Leva | 1 | ||
| 22 | Split pin ISO1234-2x16 | 2 | 4757120002 | |
| 23 | Washer DIN125-1-8.4 | 2 | ||
| 24 | Pezzo di contatto | 1 | 4757120002 | 4333003834 |
| 25 | Fascetta serramanicotto | 1 | 4757120002 | 8935104702 |
| 26 | Calotta | 1 | 8950712314 | |
| 27 | Hexagon head screw ISO4017-M8x10 | 1 | 8101260554 | |
| 28 | Arrotolatore | 1 | 4757101304 | |
| 29 | Asta/stelo | 1 | 4757127704 | |
| 30 | O-ring ISO3601-4,3x2,4 | 1 | 4757120002 | 8970803004 |
| 31 | Back-up ring | 1 | 4757120002 | |
| 32 | Grooved lip seal | 1 | 4757120002 | 8971521504 |
| 33 | O-Ring ISO3601-45,69x2,62 | 1 | 4757120002 | 8970862104 |
| 34 | Pistone | 1 | ||
| 35 | O-Ring ISO3601-18,3x2,4 | 1 | 4757120002 | 8970805304 |
| 36 | Cylindrical compression spring | 1 | 4757120002 | |
| 37 | Valvola | 1 | 4757120002 | 8995058412 |
| 38 | O-ring | 1 | 4757120002 | 8970823704 |
| 39 | Anello sede valvola | 1 | ||
| 40 | Retaining ring DIN 472 - 50x2 | 1 | ||
| 41 | O-Ring ISO3601-36x2,5 | 1 | 4757120002 | 8970829104 |
| 42 | O-Ring ISO3601-62x2 | 1 | 4757120002 | |
| 43 | Copertura | 1 | ||
| 44 | Retaining ring DIN472-67x2,5 | 1 | ||
| 45 | O-Ring ISO3601-84x3 | 1 | 4757120002 | 8970704904 |
| 46 | Pistone | 1 | 4757106224 | |
| 47 | Retaining ring DIN471-A17x1 | 1 | 4757120002 | |
| 48 | Anello scorrimento | 1 | ||
| 49 | Diaphragm 500 | 1 | 4757120002 | |
| 50 | Rondella d'appoggio | 1 | 4757120002 | 8970455104 |
| 51 | Pistone | 1 | ||
| 52 | Inserto del limitatore | 1 | ||
| 53 | O-Ring ISO3601-27,3x2,4 | 3 | 4757120002 | 8970803704 |
| 54 | Valvola | 2 | 4757120002 | 8995058304 |
| 55 | Calotta | 1 | ||
| 56 | Cylindrical compression spring | 1 | ||
| 57 | Calotta | 1 | 4757120002 | 4757100424 |
| 58 | Retaining Ring DIN472-20x1 | 1 | 4757120002 | 8105180124 |
| 59 | Retaining ring DIN472-17x1 | 1 | 4757120002 | |
| 60 | Calotta | 1 | ||
| 61 | Cylindrical compression spring | 1 | 4757120002 | |
| 62 | Corpo superiore | 1 | 4757100174 | |
| 63 | Pistone | 1 | ||
| 64 | Cylindrical compression spring | 1 | 8965116904 | |
| 65 | Calotta | 1 | ||
| 66 | Pistone | 1 | 4757106274 | |
| 67 | Hex socket set screw DIN914-M5x12 | 1 | ||
| 68 | Retaining ring DIN472-33x1,2 | 1 | ||
| 69 | Protection Cap | 1 | 8980113504 | |
| 70 | Hexagon head screw ISO4017-M8x55 | 4 | 8101260714 |
